实用！综合布线系统施工-光缆敷设施工
光缆光纤布线知识及注意事项
光纤作为一种高带宽、高安全的传输介质，一直广泛应用于主要的传输网络中。由于电缆和设备成本昂贵，大多数光纤只用于网络主干，即垂直主干子系统和建筑群子系统的系统布线，以实现建筑和地板之间的连接。让我们简要了解一下光纤布线的基本知识。
在光纤布线之前，首先要考虑光缆敷设的要求。一般光缆应满足以下要求：
光缆允许的最小曲率半径不得小于光缆外径的20倍，施工后不得小于光缆外径的15倍。光缆敷设时，光缆的牵引力不得超过光缆允许张力的80%，瞬时最大牵引力不得大于光缆允许的张力。光缆加固构件应增加主要牵引力，光纤不能直接承受张力。
在了解了光纤敷设的基本要求后，可以进行光纤布线。光线布线通常分为室内布线和室外布线。下面我们将逐一详细分析。
一、光缆分类及布线知识
室内光缆主要用于水平子系统和垂直主干子系统的敷设。水平子系统光缆的敷设与双绞线非常相似，但由于光缆的抗拉性能较差，牵引时应更加小心，曲率半径应更大。垂直主干子系统光缆用于连接设备间至各楼层配线间，一般安装在电缆竖井或上升室内。为防止下垂或滑动，光缆必须牢牢固定在每层的槽道上、下端和中间。一般情况下，尼龙扎带或钢夹可以有效固定。最后，用油麻封堵材料封堵建筑物各楼层光缆穿过的所有槽孔和管孔的间隙，并采取堵塞防火材料等防火措施，达到防潮防火的效果。敷设光缆时，应根据设计要求预留适当的长度，一般在设备端预留5m-10m，如有特殊要求，应适当延长。
根据不同的环境，室外光缆的敷设可分为多种类型。在长途干线、城市电话中继、水下、海底通信、局域网、专用网络等环境中，光纤布线的选择方式不同，主要敷设方式有架空、直埋、管道、水下、室内等。
1、架空光缆
架空光缆主要用于电线杆。铺设架空光缆时，可采用原架空明线杆，节约施工成本，缩短施工周期。但架空光缆位于高处，容易受到台风、冰、洪水等自然灾害的威胁，也容易受到外力和机械强度减弱的影响。因此，架空光缆的故障率高于直接埋设和管道光纤光缆。主要有两种敷设方法：
吊线类型：首先用吊线拧紧电杆，然后用挂钩将光缆挂在吊线上，光缆的负荷由吊线承载。自承式：采用自承式结构的光缆，光缆为“8”型，上部为自承式，光缆负荷由自承式承载。
2、直埋光缆
直埋光缆通常直接埋在地下，这就要求它具有抵抗外部机械损伤和防止土壤腐蚀的性能。根据土壤质量和环境的不同，光缆埋在地下的深度一般在0.8米到1.2米之间。敷设时，还必须注意在允许的范围内保持光纤应变。
铺设直埋光缆需要挖沟。挖沟标准一般为普通土1.2米、半石1.0米、流沙0.8米，穿越铁路、公路时需挖1.2米。上述沟底应填充10cm细土或砂，沟底宽度一般为30cm。光缆之间应保持5CM间距，如需敷设两条或两条以上光缆。钢管或硬塑料管应预埋在路面表面经常受压的路段。有坡度、穿越铁路、公路等特殊地段时，应布放光缆。S”形敷设。
3、管道光缆
管道敷设一般在城市地区，环境不如架空光缆和直埋光缆，因此对光缆保护层没有特殊要求，不需要装甲。敷设段的长度和连接点的位置必须在管道敷设前进行选择。机械旁引或人工牵引可用于敷设。一次牵引的牵引力不得超过光缆的允许张力。混凝土、石棉水泥、钢管、塑料管等。可根据地理选择管道材料。
城市标准管孔的大小一般为90mm，可容纳3~4寸塑料子管3根。1寸子管适用于直径小于20mm的光缆。子管布置过程中容易扭曲。当扭曲距离小于10米时，光缆与子管内壁之间的摩擦增加，会给光缆的敷设带来一定的困难。因此，塑料子管的敷设应避免扭曲。管道光缆敷设应通过人孔入口和出口路由转弯，曲线和管道人孔高差应及时配置导向装置，以减少光缆的摩擦，降低光缆的牵引张力。光缆牵引管内应选用专用工具“尼龙棒”，并按适当的工程技术人员进行牵引。光缆牵引完成后，每个人孔中的剩余电缆应手动放置在规定的支架上。以后安全一般采用软管或PE软管保护，并用扎带轧固定。光缆端部应留有适当长度的盘圈，然后挂在人孔壁上，不要浸泡在水中。

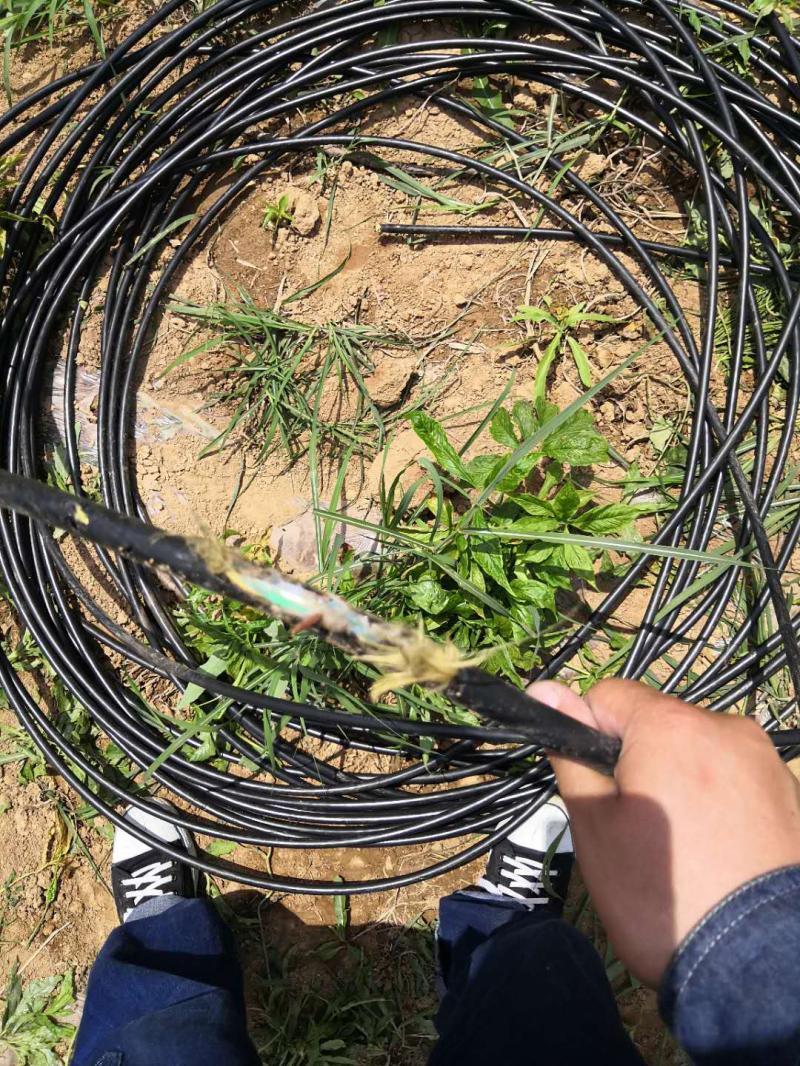

管道光缆
4、水底光缆
在这些光缆敷设方法中，水下光缆的敷设环境最为严峻，因此修复故障的技术和措施要困难得多。一般水下光缆必须采用钢丝或钢带铠装结构，护层结构应根据河流水文地质条件综合考虑。例如，在石质土壤和冲刷性强的季节性河床中，光缆磨损，张力大，不仅需要粗钢丝作为装甲，还需要双层装甲。还应根据河宽、水深、流速、河床、流速、河床土质等情况选择施工方法。
水底光缆
二、光纤布线的技巧及注意事项
光纤信号衰减主要分为内部衰减和外部衰减。内部衰减由光纤材料决定，外部衰减与施工过程密切相关。因此，在减少内部衰减时，我们应该学会选择合适的光纤。例如，快速(FS)提供的优质光纤可以最大限度地减少信号衰减。此外，还应注意选择不同环境的光纤。表面
在三种常用环境中选择的光纤类型：
1、如果传输距离小于2km，可选择多模光纤，超过2km可选择中继光纤或单模光纤。
2、在选择建筑物中使用的光纤时，应注意其阻燃、毒性和烟雾的特性。一般来说，阻燃但有烟的类型可以选择在管道或强制通风的地方；如果是暴露的环境，应选择阻燃、无毒和无烟的类型。
3、室外直埋光缆时，应选用铠装光缆。架空时，可选用黑色塑料外护套光纤，上面有两个或两个以上的钢筋。
光纤布线有几个基本要求:
1、检测光纤储存在缆盘中，安装前保留保护包装，保持缆盘直立，防止电缆坍塌，损坏检测光纤。在储存和运输过程中，始终注意检测光纤的弯曲半径和张力限制。
2、在光纤布线过程中，0.9光纤拉力小于4kg；光纤拉力小于10kg；铠装光纤拉力小于30kgg
3、现场光纤放线时，用细棒水平穿过光纤缠绕盘中心，旋转缠绕盘放线。禁止将光纤缠绕盘放在地上，将光纤从盘上旋转放线。
4、光纤远离温度测量主机的末端应进行以下处理：取最后30厘米长0.9光纤(如有护套或铠装，应去除)，将光纤缠绕直径1厘米的小圈10圈。
5、探测光纤的弯曲半径应大于30mm，穿墙、穿管时不得严重磨损或压损。
6、当多个光纤穿过同一较长的金属或聚氯乙烯管时，确保光纤一次穿过，不能分次穿过光纤。
7、检测光纤禁止乱扔、大力扭曲、重力冲击、过度拉伸等，避免检测光纤芯断裂。
8、工程中使用的光纤类型和规格应符合设计规定和要求。
在施工过程中还应考虑以下几点：
1、在进行光纤布线之前，必须选择受过严格培训的技术人员进行光纤端接和维护。此外，还必须准备完整的设计和施工图纸，方便可靠的施工和未来的检查。
2、在布线过程中，注意不要让光缆受到重压，小心放置光缆，以避免硬物的磨损和刺伤。此外，牵引力不得超过最大的铺设张力。
3、一次布置长度不宜过长(一般2km，布线时应从中间向两侧牵引)。
4、在敷设过程中，还应考虑曲线的影响。一般光纤的转弯应大于光纤本身直径的20倍。
5、如果布线时需要穿过墙壁和地板，必须在光纤上加入带护口的保护塑料管，并用阻燃填料填充管道。一定量的塑料管道也可以提前铺设在建筑物内。
6、当光纤应用于主网络时，每层至少应使用6芯光缆，高级应用最好使用12芯光缆。这是从应用程序、备份和扩展三个方面来考虑的。
7、长距离光纤敷设最重要的是选择合适的路径。这里最短的路径不一定是最好的，但也要注意土地使用权、安装或埋葬的可能性等。
8、铺设山区、高压电网区时，应注意光纤中金属物体的可靠接地，一般每公里有3个接地点，或选用非金属光纤。
光纤布线是《纽约时报》的趋势，已逐渐成为主导的建筑布线媒介。在不久的将来，由于光纤不能设置线间和有源硬件，节省了中间环节的成本，可以大大降低总成本，因此光纤在桌面上的应用也将得到实现。
