.0怎么装配？
装配设计是机械等产品设计过程中非常重要的设计过程，其主要目的是在确定零件完成理想功能的条件下，确定合理的相对位置。装配图的创建一般分为两类，一类是自底向上的设计方法，另一类是自顶向下的设计方法。前者是指合理设计零件的位置，适用于零件较少的机械设计方法；自上而下机械设计方法；自上而下的设计是创建空组装文件，然后在空组装文件下添加或新组件。新零件的设计是根据某个零件的尺寸设计的，即相关建模。该建模方法适用于相对较多零件的整体机械设计。以下是自顶向下的设计方法：初学ug10建模教程全集。
此教程采用.0软件版，这里有必要介绍一下UG与装配相关的软件模块。.点击文件菜单栏下的新按钮，弹出以下对话框：ug10编程教程入门图解。
**个模块是建模模块，默认生成的文件后缀_model.prt，第二个模块是装配模块，默认生成的文件后缀._asm.prt。建模模块一般用于建立单个零件，装配模块一般用于创建包含多个零件的装配部件。
使用UG我们通常有一些步骤来完成自上而下的设计：ug10.0画图入门教程。
1.首先创建空装配文件，步骤如下:在电脑的某个盘子里创建文件夹lessonaction，存储装配文件，然后UG点击软件中的新文件，选择装配模块，创建空装配文件zongzhaung_asm1.prt，软件自动切换到装配界面。
2.点击UG装配导航器的软件，可以看到自己创建的装配文件出现在里面:
3.创建装配所需的部件。步骤如下：单击装配菜单栏下的组件子菜单下的新组件按钮，系统弹出对话框，选择对话框中的建模模块，输入定义的文件名和存储路径（注：存储路径必须放置在与装配文件相同的文件下），设置参数如下：
设置参数如下：点击确认后自动弹出对话框。ug图文教程。
4.点击确认，打开装配导航器，发现导航器中的装配文件夹有一个子文件，如下图所示：UG入门教程。
5.此时，右键单击子文件，将其设置为工作部件。弹出以下选项：nx10编程入门自学。
将子文件设置为工作部件，点击上图所示的选项；这是装配导航器下的总装配文件变灰，表明子文件已设置为工作部件，如下图所示：
6.开始设计装配件的零件。例如，如果我们想创建一个合作的螺栓螺母，我们首先创建一个螺母，直接在界面中建模，并创建参数如下图所示的螺母：
然后单击界面空白处的鼠标右键，选择显示组装选项。软件弹回总装配文件。UG10怎么用自己画的刀具编程。
7.接下来，我们将创建一个与之配合的螺栓部件。重做步骤3新建子文件，将文件命名为luosuan_model.prt.参数设置如下：ug10绘图入门教程。
8.点击确认，在装配导航器中可以看到另一个零件子目录luosuan_model
9.重复步骤5，将该文件设置为工作部件的后界面如下：
10.在上一步界面下建模，创建螺栓特性，步骤如下:a.点击拉伸按钮，将第二个过滤器改为整个组装，然后选择螺栓上端的弧边（相关设计的关键步骤，连接该部件轴的孔），设置参数如下：

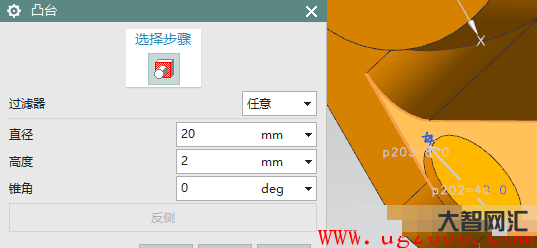

11.点击应用程序，选择上一步拉伸体的上弧，参数设置如下：
12.单击确认完成后，单击鼠标右键，选择显示处理装配。此时，装配文件的所有两个部件都建立起来，效果如下：
