Hypermesh与Ansys壳单元约束模态分析
1、有限元仿真过程
1-1、前处理
1-1-1、构建几何模型
1-1-2、材料定义
1-1-3、构建有限元系统模型
1-2、求解
1-2-1、加载条件/边界条件
1-2-2、求解设置
1-3、后处理
1-3-1、查看结果
1-3-2、评估结果
1-3-3、修正结果
2、前处理
2-1、模型构建
如图1所示，建立壳体几何
2-2、材料的定义
定义材料，在hypermesh中创建相应的材料选项，并输入材料属性，主要包括7850密度、弹性模量210e9、泊松比0.3(这里采用统一的国际单位制)，如图2所示。
2-3、构建有限元系统模型
主要包括7个元素，相应类型见图3
与Workbench相比，需要对具体的操作流程和操作步骤进行一些调整，如图4所示：

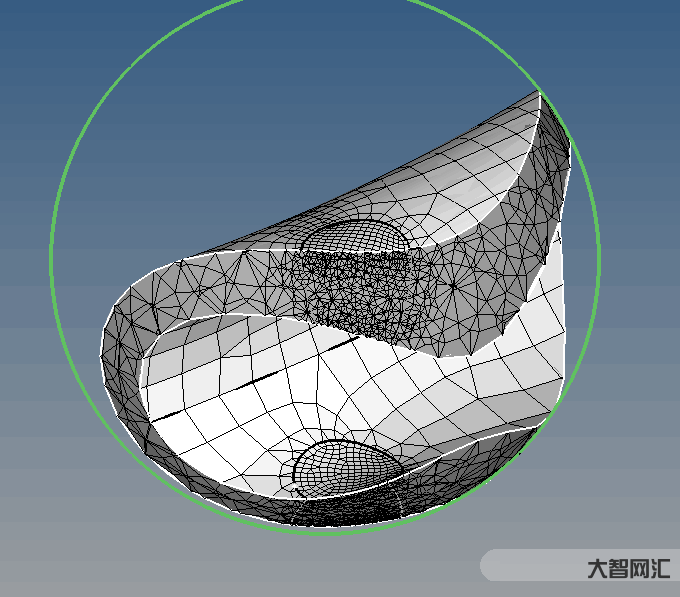

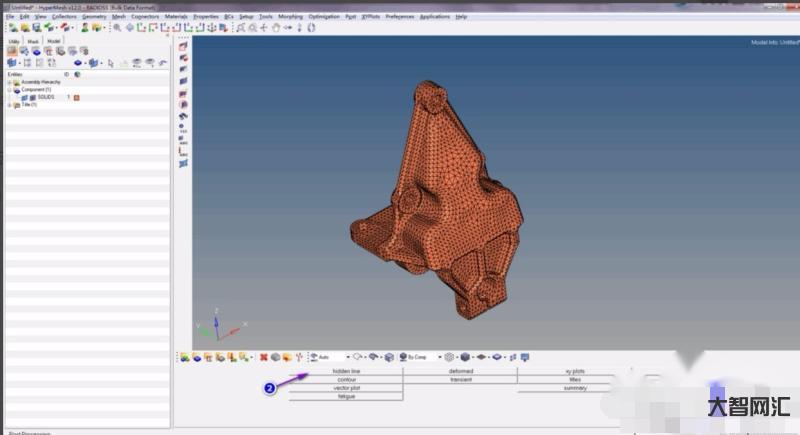

2-3-1、网格划分：采用2Dautomesh进行网格划分，效果如图5所示；
2-3-2、单元类型定义：使用shell181，如图6所示
2-3-3、默认定义关键字和实常数
2-3-4、没有连接关系的定义，但壳单元的厚度需要定义，如图7所示
{img}6ad741c0affd4a6c9d9
2-3-5、给予单元类型和材料，如图8所示
3、求解
3-1、求解设置
将cdb格式的文件导出并保存到全英文路径下。
打开Ansys经典版本的启动器，并将工作路径设置为刚刚保存的全英文路径，如图9所示：
如图10所示，导入Hypermesh中导出的CDB格式文件：
△图10
如图11所示，设置求解类型、求解方法和求解阶数
△图11
3-2、边界条件
如图12所示，在壳体一侧施加约束
△图12
4、后处理
设置完成后，即可求解，并检查第一阶和第十阶的振型，如图13所示：
△图13
